132KW Cummins dizel motoru ile 600 metrelik su kuyusu sondajı
Ürün Tanımı

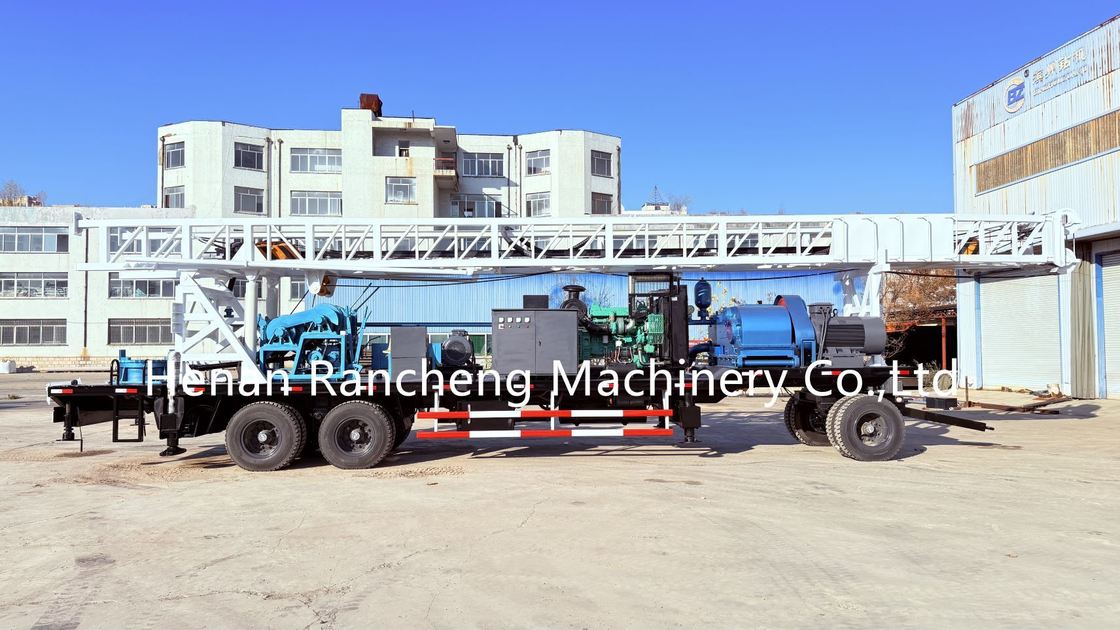

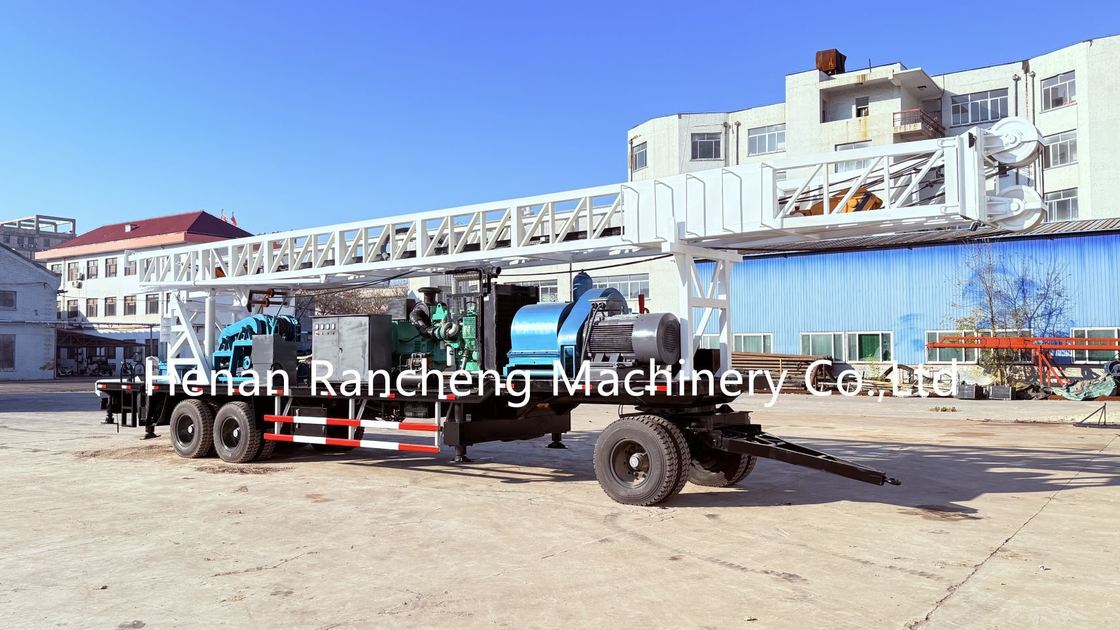

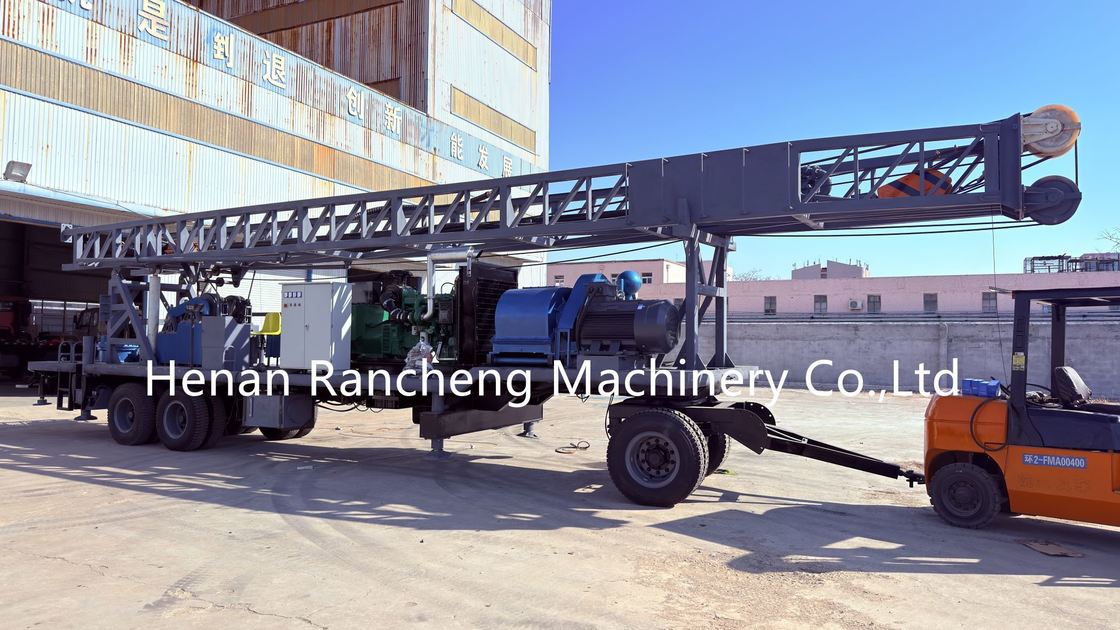

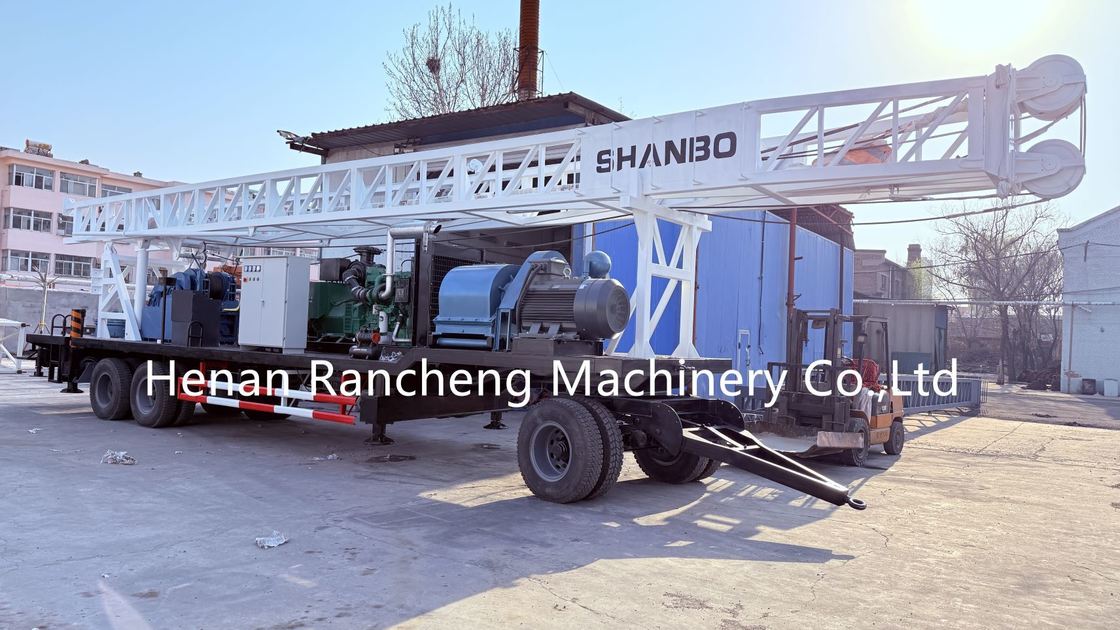

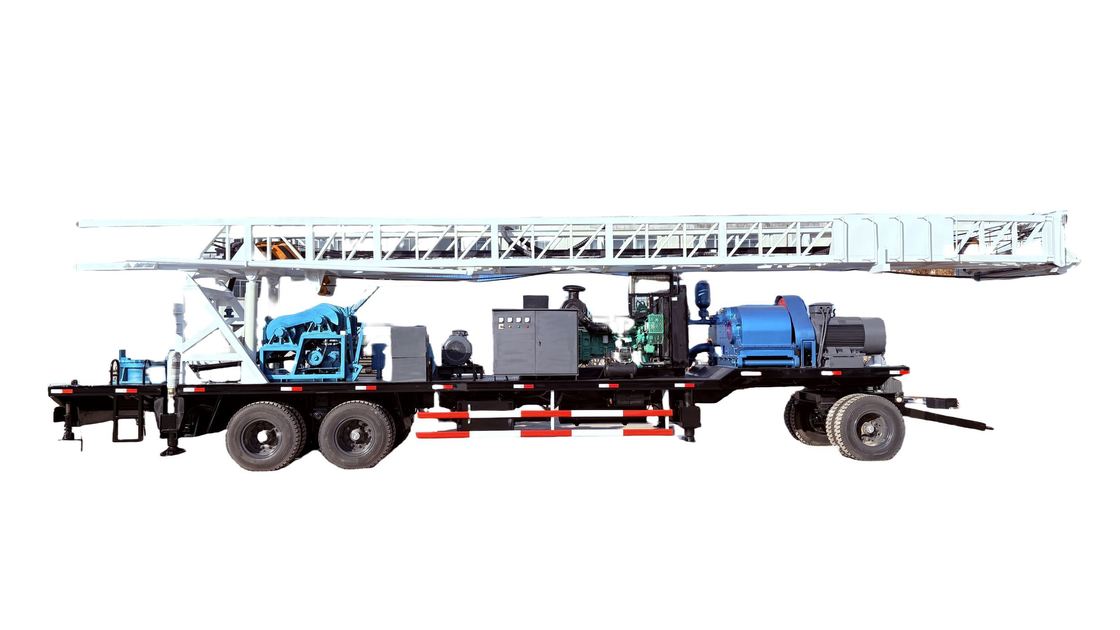

RCBZ600T römork monte edilmiş sondaj teçhizatı, bağımsız bir dizel jeneratör, çamur pompası, çift kaldırma sistemi, döner masa ve K-truss direği ile özel bir şasiyi entegre eder.Hızlı hareketlilik için tasarlanmış, traktörler veya kamyon traktörleri ile çekilebilir. Bu teçhizat, güvenilir bir işletim ve kolay yer değiştirme sağlayan basitleştirilmiş mekanik şanzımanla tam bir konfigürasyona sahiptir.Çeşitli jeolojik koşullarda 600 metre derinliğe kadar sondaj görevlerini verimli bir şekilde halleder.Standart teslimat, pompalar için tüketici parçalar, kaldırma tekerlekleri, eşleşen çatal destekleri ve enerji istasyonu aksesuarları içerir.
Teknik parametreler
| İsimsel sondaj derinliği |
600 m |
| Matkabı |
89mm ((3-1/2") |
| Vinç kapasitesi |
Ana kanca kaldırma kapasitesi (kN) |
300 |
| |
Yardımcı kanca kaldırma kapasitesi ((kN) |
160 |
| |
Ana vincin maksimum ip hızı ((m/dakikada) |
100 |
| |
Yardımcı vinçün maksimum ip hızı ((m/dakikada) |
100 |
| Döner masa |
Döner masanın iç çapı ((mm) |
500 |
| |
Dönüş hızı (rpm) |
38;57;85 |
| |
Döner masanın maksimum tork (kN.m) |
15 |
| Mast |
Borma kulesinin etkin yüksekliği (mm) |
15255 |
| |
Borma kulesinin nominal yükü (t) |
36 |
| Çalıştırma aracı |
Kelly. |
108*108*10500 |
| |
Çalıştırma çubuğu (mm) |
89*9000 |
| Çamur pompası |
Yer değiştirme (L/min) |
1000 |
| |
Basınç ((Mpa) |
5 |
| Güç sistemi: Dizel motor |
Cummins 6BT5.9-C180 |
132KW/2200 rpm |
| Taşıma büyüklüğü |
Uzunluk (L) * Genişlik (W) * Yükseklik (H) (mm) |
16700×2500×4100 |
Temel Özellikler
1Güçlü güç sistemi.
132kW Cummins dizel jeneratörleri ile donatılmış, önemli güç rezervleri ve istikrarlı, sürekli çalışma.
2- Kesinlik düzeleme sistemi.
Dört hidrolik çıkartıcı bağımsız olarak veya senkronizasyon olarak çalışır.
3. Yüksek Döner Döner Masa
Kaldırma ile çalışan döner masa, 15 kN · m tork ile daha az gürültü ve daha iyi dayanıklılık sağlayan hipoid vites aktarımını kullanır.
Çamur Dolaşımının Etkili Olması
Yüksek akışlı ters piston pompası (1000 L/dakikada 5 MPa'da) erişilebilir bakım noktalarıyla tutarlı bir performans sağlar.
4Çift Yükseltme Kapasitesi
Ana ve yardımcı vinçler, sondaj ve kaza yönetimi için sırasıyla 300 kN ve 160 kN kaldırma kapasitesi sağlayan mekanik gezegen sistemleri kullanır.
5Yapısal Bütünlük
K-truss direği tasarımı, derin sondaj operasyonları sırasında sertliği sağlayan 15,255 mm çalışma yüksekliğinde 36 tonluk yükleri destekler.
Uygulama
RCBZ600T römork monte edilmiş matkabı, yüksek katlı bina yığınları da dahil olmak üzere altyapı, kaynak araştırması ve sürdürülebilir enerji projeleri için kapsamlı sondaj çözümleri sunar.Köprü temeli inşaatı, madencilik alanlarındaki jeolojik anket, liman / baraj güçlendirme, su kuyusu sondajı ve karmaşık yeraltı kaynak ısı pompası (GSHP) delik tesisleri.Optimize edilmiş tasarımı, traktörle çekilebilir hareketliliği, 36 tonluk K-truss direği istikrarı, 15kN·m torklu döner masa ve 1000L/min çamur pompası, alüviyal katmanlar, kırık kaya tabanı,ve 600 metre derinliğe kadar konglomerat oluşumları, zorlu iş yerlerinde güvenilir performans sağlar.
